管道視鏡結構采用什么尺寸

發布時間：2022-09-08發布人：admin

管道視鏡的標準是HGS07-101/104,視鏡適用于排液或受槽前的回流,冷卻水等液體管路上以觀察液體流動情況。

閥體材料：有碳鋼、不銹鋼、襯膠、襯氟等多種。公稱壓力范圍：有2.5、6公斤/厘米2兩種。

工作溫度：金屬≤200℃，塑料≤80℃，允許急變溫度80℃

公稱直徑：DN15~DN150

視鏡玻璃材質為鋼化硼硅玻璃，鋼化硼硅玻璃色度溫差為180℃。

管道視鏡廣泛應用于管道、設備裝置中重要附件?？捎糜跍囟雀?，腐蝕性強、易中毒、危險性較大，易結晶的化工塔器中，以保證其安全生產。

別名：液流觀察器、液流視鏡、管道視鏡、直通十字型視鏡

款式：方中頭對夾式;圓中頭對夾式;圓中頭并帽式;方中頭雙(單)壓式;圓中頭雙(單)壓式

連接方式：法蘭;螺紋;焊接

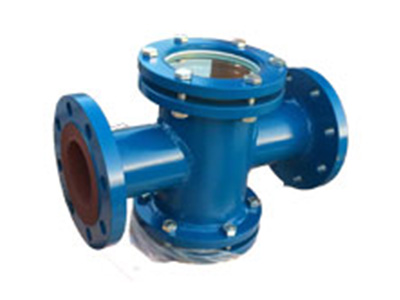

結構：該視鏡主要由視鏡底板、視鏡玻璃、緊固件;密封件組件等組成。

管道視鏡的工作原理：

安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性，視鏡在大中口徑、中低壓力的使用領域，它是主導的視鏡形式。

管道視鏡的技術參數：

1、殼體材質：碳鋼、不銹鋼、玻璃鋼、碳鋼襯氟、FRPP塑料。

2、視窗材質：鈉鈣玻璃、鋼化硼硅玻璃、石英玻璃、有機玻璃。

3、密封材質：丁睛橡膠、聚四氟乙烯、石墨復合。

4、工作壓力(Mpa)：PN0.6~2.5，客戶如有更高壓力要求的，可以定做。

5、工作溫度：0℃~+250℃;0℃~+800℃。

6、法蘭標準：JB/T81-94，其它法蘭標準請用戶注明：如HG、ANSI、ASME、HGJ、DIN、JIS等。

7、制造檢測標準：HGJ501-502-86

8、閥體外表：碳鋼防腐油漆或發黑不銹鋼酸洗處理或拋光

管道視鏡密封的選擇：

視鏡與管路或設備之間的連接方式的選擇是否正確合適，會直接影響到管道與視鏡產生跑、冒、滴、漏現象的機率。

視鏡法蘭密封面樣式的選擇，主要考慮管道壓力、溫度、介質,綜和各種情況,選一個性價比*為理想的樣式.

密封的樣式主要有突面(RF),凹凸面(MFM ),榫槽面(TG), 全平面(FF).

管道視鏡的注意事項：

1、視鏡安裝.

焊連法蘭片必須清潔并且沒有損傷，經專業人員進行操作。

2、視鏡鏡片安裝.

確信視鏡座平整光滑，鏡片與視鏡座之間的密封墊片安裝平整，密封墊片沒有損傷并且不粘油脂，在緊固螺釘前確定視鏡與蓋子安裝正確，然后慢慢緊固螺釘。

3、視鏡必須在允許的壓力范圍內工作，否則就不能保證安全操作.

溫度范圍：鈉鈣玻璃的≤允許溫度為150℃，溫度的急劇變化范圍為120℃至20℃。

鋼化硼硅玻璃的≤允許溫度為280℃，溫度的急劇變化范圍為230℃至20℃。

石英玻璃的≤允許溫度為800℃，溫度的急劇變化范圍為500℃至20℃。
