如何檢驗Y型過濾器濾網強度

發布時間：2020-12-18發布人：admin

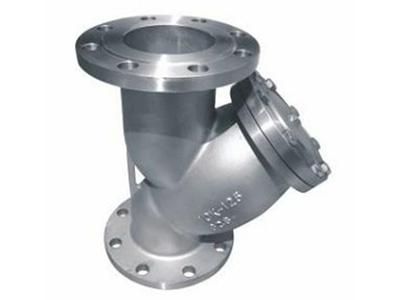

上海毓翔機械小編告訴大家，Y型過濾器是管道系統中的一種常用管件，屬于管道專用件的范圍。Y型過濾器一般設置在泵、壓縮機、換熱器等設備進口管路上，用于過濾流體中的固體雜質，以保證重要設備下游能正常運行，保證安全生產。但是在實際工程中，仍然存在因Y型過濾器缺陷而造成的維修問題，甚至是生產事故。

Y型過濾器濾網強度校核

過濾材料的變形破壞是Y型過濾器的常見問題，主要是流入和流出的過濾材料壓差超過其承受能力。濾網應根據壓力差進行強度校核。

對Y型過濾器進行強度校核時，除考慮正常設計壓差外，還應根據工藝要求，對不同情況和不同破壞形式的壓差進行詳細分析。概括如下：

一、設計壓力差；通常由生產廠家提供，根據設計經驗，Y型過濾器設計壓差一般在140kPa左右。

在保證設備和系統正常工作的前提下，當介質通過濾網時，流通無阻塞，有阻塞時，壓差不變。當介質清潔時，可以認為是流通無阻塞，但由于濾網的存在，仍會在濾網內外產生壓力差；當介質臟了，雜質聚集在濾網內，壓力差增加，則可以認為是流通有阻塞。

二、在兩種情況下，需要由工藝專家提供不同的壓差允許值，然后與Y型過濾器制造商的計算結果進行比較，以確保所選的過濾器規格不會影響設備和系統的正常工作。

三、膨脹壓差和塌陷壓差。為便于理解，可形象地描述如下：當介質流進“濾筒”內，過濾后流進“濾筒”外，由于“濾筒”內外壓差超過容許值，“濾筒”發生永久性變形，這種情況下的壓差可稱為“脹破壓差”；相反，當介質流進“濾筒”外，過濾后流進“濾筒”

內因上，由于“濾筒”內外壓差超過容許值，導致“濾筒”永久變形，這種情況下的壓差可稱為“坍塌壓差”。上海毓翔機械小編提醒大家，當系統運行時，發生脹破和塌陷的情況時，在很短的時間內就可能發生坍塌壓差(如果Y型過濾器前后沒有壓差變送器)，造成濾網破裂，介質進入下游設備內部，對設備和系統造成重大不利影響。
